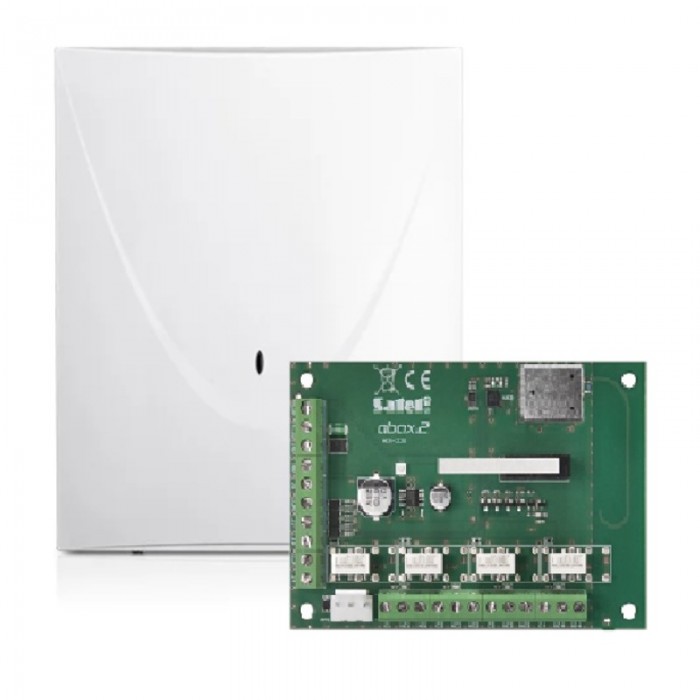

Bezprzewodowy ekspander wejść i wyjść przewodowych

Moduł ACX-220 umożliwia stosowanie urządzeń przewodowych (m.in. czujek i sygnalizatorów) w systemie bezprzewodowym ABAX 2/ABAX. Wyposażony jest w 4 programowalne wejścia – obsługujące czujki przewodowe typu NO i NC oraz konfiguracje EOL, 2 EOL – a także 4 programowalne wyjścia przekaźnikowe.
Konfigurowanie ustawień oraz aktualizacja oprogramowania ACX-220 odbywa się zdalnie. W systemie ABAX 2 dwukierunkowa komunikacja radiowa szyfrowana jest w standardzie AES.
Ekspander zasilany jest napięciem 12 V DC i współpracuje z zasilaczami buforowymi: APS-412, APS-612, APS-1412.
Urządzenie posiada styk sabotażowy reagujący na otwarcie obudowy.
dołączanie urządzeń przewodowych do systemu ABAX 2 lub ABAX
współpraca z:
kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200
kontrolerami systemu ABAX (ACU-120, ACU-270, ACU-250 i ACU-100 (w wersji min. 4.04)), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100 - wymaganą wersję oprogramowania urządzenia należy sprawdzić w jego opisie na stronie www
zasięg komunikacji radiowej w otwartej przestrzeni:
w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280)
w ABAX: do 500 m
4 programowalne wejścia - obsługa czujek przewodowych w konfiguracjach NO, NC, EOL, 2EOL/NO i 2EOL/NC
4 programowalne wyjścia przekaźnikowe
zdalne konfigurowanie i aktualizacja oprogramowania
ochrona sabotażowa
zasilanie: 12 V DC, współpraca z zasilaczami APS-412, APS-612, APS-1412

Napięcie zasilania (±15%) 12 [V DC]
Wymiary obudowy 126 x 158 x 32 [mm]
Zakres temperatur pracy -10 °C...+55 °C
Pobór prądu w stanie gotowości 35 [mA]
Maksymalny pobór prądu 120 [mA]
Masa 204 [g]
Maksymalna wilgotność 93±3%
Pasmo częstotliwości pracy 868,0 ÷ 868,6 [MHz]
Klasa środowiskowa wg EN50130-5 II
Spełniane normy EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
Stopień zabezpieczenia wg EN50131-3 Grade 2
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-120 do 500 [m]
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-270 do 500 [m]
Wyjścia przekaźnikowe (obciążenie rezystancyjne) 1000 mA / 24 VDC
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-220 do 2000 [m]
Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-280 do 1600 [m]
