U1HSL - Sterownik radiowy 1 kanałowy

-1 kanałowy (wyjście przekaźnikowe NO/NC), superheterodyna
-system kodu zmiennego KEELOQ®
-częstotliwość pracy: 433,92MHz
-maksymalna liczba nadajników (pilotów): 112
-zasięg: do 200m (w terenie otwartym)
-tryby pracy:
-monostabilny (załączenie czasowe)
-bistabilny (załączenie lub wyłączenie trwałe)
-dodatkowe wyjście tranzystorowe S (otwarty kolektor)
-sygnalizacja optyczna LED pracy
-wyjście antysabotażowe (NC)
-temperatura pracy: -20ºC ~ 55ºC
-zawartość kompletu:
-odbiornik U1HR
-1x pilot AN200HT
-zasilanie: DC 11~17V (odbiornik), bateria 9V (pilot)
-wymiary:
-odbiornika: 24x46x73mm
-pilota: 113x33x21mm
-gwarancja: 24 miesiące

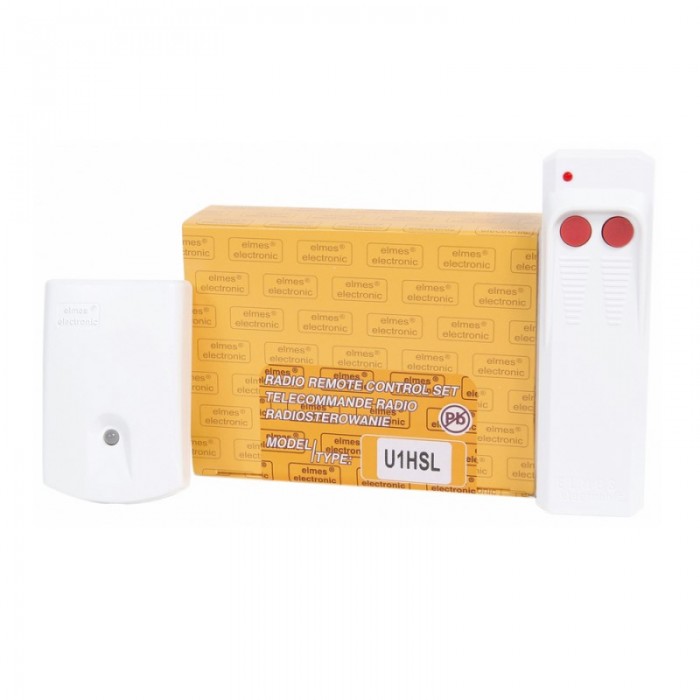

Sterownik radiowy U1HSL firmy Elmes to nowoczesna i niezawodna radiolinia, składająca się z odbiornika U1HR oraz pilota AN200HT. Zestaw charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania.

Pamięć odbiornika
Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać kody każdego pilota indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów. Wprowadzenie do pamięci 113-tego pilota spowoduje usunięcie pierwszego, itd. Eliminacja z systemu zgubionego lub skradzionego pilota wymaga wykasowanie wszystkich pilotów z pamięci odbiornika, a następnie ponownego programowania do odbiornika pozostałych pilotów. Usunięcie pojedynczego pilota jest możliwe, ale tylko z użyciem pilota, który chcemy usunąć.

Wyjście przekaźnikowe
Odbiornik U1HR wchodzący w zestaw U1HSL wyposażony jest w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny - patrz schemat łączeniowy. Wyjścia te przełączają się w stan przeciwny po otrzymaniu przez odbiornik prawidłowego kodu z pilota.

Wyjście sygnalizacyjne S
Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S) przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną. Na wyjściu tym pojawią się dwa impulsy zwarcia do masy (-V zasilania) przy załączeniu przekaźnika, a jeden - przy wyłączeniu. Dwa impulsy pojawiają się wtedy, gdy naciśnięty przycisk pilota nie załącza wyjścia, a jedynie przedłuża czas podtrzymania wyjścia (tryb A z tabeli 1). Natomiast w trybach D i E, w których pierwszy przycisk pilota załącza, a drugi wyłącza wyjście, na wyjściu "S" pojawiają się dwa impulsy przy każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls - przy każdym naciśnięciu drugiego.

Dioda świecąca LED
Odbiornik posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjście przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).

Instalacja
Odbiornik należy instalować z uwzględnieniem ochrony przed wilgocią i innymi niekorzystnymi czynnikami atmosferycznymi. Należy pamiętać, że na zasięg działania urządzenia niekorzystnie wpływają: elementy i ekrany metalowe, urządzenia elektryczne, urządzenia radionadawcze, a także ściany i stropy budynku. Przed każdą trwałą instalacją odbiornika należy przeprowadzić test zasięgu zestawu w miejscu instalacji. Do oceny sygnałów radiowych zaleca się stosowanie wskaźnika Elmes FRM.
