Urządzenia rodziny AXON Multi Net Protector są przeznaczone do ochrony przed impulsowymi przepięciami urządzeń dołączonych do sieci Ethernet 10/100/1000 Mb/s. Współpracują z modemami, routerami, kartami sieciowymi i wszystkimi innymi elementami sieci Ethernet, które wykorzystują skrętkę komputerową zakończoną wtyczką RJ45. Są to jednostki wielokanałowe dedykowane do zabezpieczania serwerowni, lokalnych sieci teleinformatycznych oraz wszystkich systemów opartych na wielu liniach. Zastosowanie w urządzeniu szybkich elementów półprzewodnikowych eliminuje skutki impulsowych przepięć między liniami każdej pary przewodów, a energia przepięć odprowadzana jest do uziemienia za pośrednictwem przewodu ochronnego PE.

Urządzenie można również zamontować w szafie RACK za pomocą specjalnego uchwytu o wysokości 1U występującego w dwóch odmianach: dla jednego (W0002) lub dwóch urządzeń (W0004).

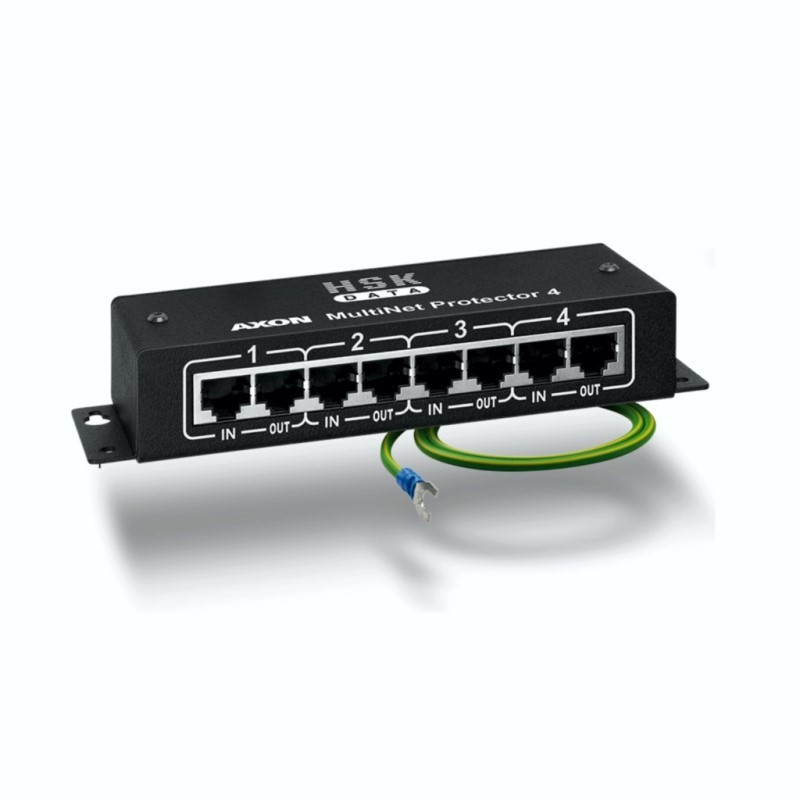

Urządzenia występują w dwóch wersjach, różniących się ilością kanałów ochronnych oraz wielkością. Posiadają metalowe obudowy lakierowane proszkowo. Kompaktowe, wielokanałowe wersje z 4 otworami montażowymi, AXON Multi Net Protector 4 oraz nieznacznie większa, AXON Multi Net Protector 8 są odpowiednio 4 i 8 kanałowe.

Urządzenie jest symetryczne. Sposób podłączenia chronionego odbiornika i linii sygnałowej do wejścia i wyjścia (IN/OUT) urządzenia jest dowolne i nie ma wpływu na jego działanie.

DANE TECHNICZNE

Napięcie znamionowe UN 5V

Napięcie maksymalne UC 6V

Poziom protekcji UP linia-linia ≤40V – 1kV/µs, C3

Poziom protekcji UP linia-uziemienie ≤600V – 1kV/µs, C3

Znamionowy prąd wyładowczy iN linia-linia 20A – 10/1000µs, C3

Znamionowy prąd wyładowczy iN linia-uziem. 20A – 10/1000µs, C3

Chronione pary przewodów 1-2, 3-6, 4-5, 7-8

Typ gniazd RJ45 (8P8C) ekranowane

Obudowa metalowa, lakierowana

Długość przewodu uziemiającego 0,5m

Normy PN-EN 61643-21

Wymiary 167x50x32mm

Ciężar 0,4 kg

Ilość kanałów 4
