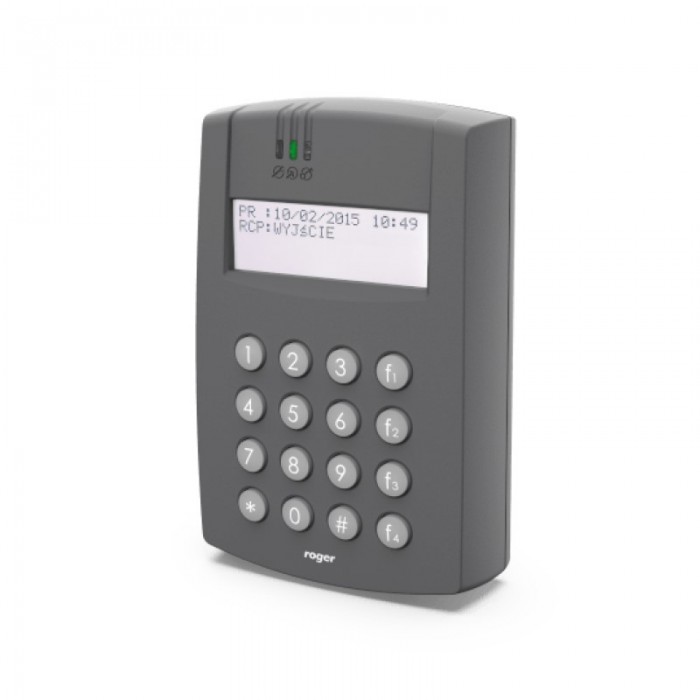

Dwusystemowy kontroler dostępu PR602LCD DT I

-wbudowane czytniki zbliżeniowe EM 125 kHz oraz 13.56 MHz MIFARE
-możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
-współpraca z czytnikami serii PRT (Roger), dalekiego zasięgu i innych standardów (np. Wiegand 26..66 bit, Magstripe, Clock&Data)
-zasilanie: 12V DC
-wyświetlacz LCD oraz 4 klawisze funkcyjne
-dwa programowalne wyjścia tranzystorowe 1A
-rozbudowane funkcje rejestracji czasu pracy
-komunikacja przez RS485
-kolor: ciemnoszary
-trzy programowalne linie wejściowe NO / NC
-jedno programowalne wyjście przekaźnikowe 30V / 1.5A
-dowolna topologia magistrali komunikacyjnej
-4000 użytkowników, 99 harmonogramów czasowych, 250 grup dostępu
-32 000 zdarzeń w wewnętrznym buforze pamięci
-lokalny, globalny (wymagana centrala CPR32-SE w systemie) anti-passback
-możliwość dołączenia ekspandera we/wy typu XM-2
-integracja z systemem alarmowym za pośrednictwem linii we/wy
-tryby drzwi: normalny, zablokowane, odblokowane i warunkowo odblokowane
-tryby identyfikacji: karta lub PIN, karta i PIN, tylko karta, tylko PIN
-funkcja dwóch użytkowników, tryb podwójnej identyfikacji i inne zaawansowane funkcje KD
-szybka aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie
-zarządzanie systemem przez sieć komputerową LAN / WAN lub port szeregowy COM / USB
-możliwość podziału systemu na podsystemy
-obudowa: klasa szczelności (IP41)
-ochrona antysabotażowa (tamper)
-zaciski śrubowe
-gwarancja: 24 miesiące

PRT602-LCD-DT-I marki Roger jest nowoczesnym kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. Urządzenie może pracować jako autonomiczna jednostka kontroli dostępu lub w zintegrowanym systemie wraz z centralą CPR32-SE. W trybie samodzielnym PR602 LCD-DT-I może dozorować obustronne przejście bez potrzeby komunikacji z urządzeniami nadrzędnymi. Zdarzenia są wtedy rejestrowane w wewnętrznym buforze pamięci kontrolera, a funkcje związane z czasem są sterowane przez jego wewnętrzny zegar. Kontroler wykorzystywany jest zazwyczaj jako terminal RCP w systemach Rejestracji Czasu Pracy. Posiada on 4-linijkowy wyświetlacz LCD oraz zestaw czterech programowalnych klawiszy funkcyjnych, które mogą być wykorzystane jako przyciski wyboru rodzaju rejestracji (wejście, wyjście, wyjście służbowe itp.). Urządzenie przystosowane jest do pracy wewnątrz obiektów.

Charakterystyka...

Tym, co wyróżnia nową linię produktów z serii PR602 LCD DT spośród innych kontrolerów, jest to, że posiadają wbudowany, dusystemowy czytnik obsługujący karty dostępu EM 125 kHz UNIQUE - zgodne z EM4100/4102 oraz 13,56 MHz zgodnie z ISO14443A i MIFARE. Dzięki temu codzienne korzystanie z systemu jest dużo prostsze i umożliwia większą uniwersalność przy doborze transponderów. Ponadto urządzenie cechuje się rozbudowanymi funkcjami rejestracji czasu pracy, dużą niezawodnością, płynnością przy ciągłej pracy oraz wysoką jakością wykonania z dbałością o najmniejszy szczegół. Sterowanie odbywa się przy pomocy kart zbliżeniowych lub z poziomu 16-klawiszowej klawiatury. System kontroli dostępu na bazie kontrolera z serii PRT602 możne być zarządzany lokalnie za pośrednictwem portów szeregowych COM / USB lub zdalnie przez sieć komputerową LAN / WLAN.

Zgodnie z ustawieniami fabrycznymi kontrolery posiadają adres ID=00 oraz mają zaprogramowaną kartę MASTER, która jest dostarczana wraz z nowymi urządzeniami w zestawie. Kartę tą można użyć do wstępnego przetestowania urządzenia bezpośrednio po jego zainstalowaniu. Do kontrolera można podłączyć dodatkowy czytnik zewnętrzny pracujący w formacie RACS Clock&Data (terminale serii PRT), Wiegand 26..66bit lub Magstripe jeżeli wymagane jest zapewnienie dwustronnej kontroli przejścia.

Oprogramowanie PR Master...

Proces programowania kontrolera odbywa się za wykorzystaniem magistrali komunikacyjnej RS485 w połączeniu z komputerem PC z zainstalowanym oprogramowaniem zarządzającym PR Master. Zaletą programu jest to, że jest on wysoce funkcjonalny i łatwy w obsłudze. Z jego pomocą użytkownik jest w stanie uzyskać dostęp do wszystkich niezbędnych funkcji odpowiednio je przy tym konfigurując do własnych potrzeb. Możliwe jest np. zdefiniowanie grup użytkowników, stref dostępu, czy odpowiednich harmonogramów czasowych. Samo podłączenie kontrolera do komputera wymaga zastosowania odpowiedniego interfejsu komunikacyjnego (np. UT-2USB, UT-4DR, RUD-1) lub centrali CPR32. Ustawienia kontrolera mogą być również wprowadzane za pomocą poleceń z poziomu klawiatury ale jedynie w ograniczony sposób.

Linie wejściowe i wyjściowe...

Wszystkie wejścia (IN1..IN3) zastosowane w urządzeniu mają identyczną strukturę elektryczną i mogą być skonfigurowane jako linie typu NO lub NC za pomocą programu PR Master. Wejście typu NO jest wyzwalane przez podanie minusa, wejście typu NC musi być normalnie zwarte z minusem a wyzwolenie linii NC następuje przez odjęcie minusa zasilania. Wewnętrznie, każda linia wejściowa jest połączona z plusem zasilania (+12V) za pośrednictwem rezystora 15kΩ. Kontrolery PR 602 LCD DT I wyposażono w sumie w trzy wyjścia, które znacznie ułatwiają komunikację i zarządzanie z różnych poziomów. Urządzenie wyposażono wyjście przekaźnikowe (REL1), które udostępnia jeden przełączalny styk. Maksymalna obciążalność przekaźnika REL1 wynosi 30V/1.5A. W stanie normalnym (przekaźnik wyłączony) zwarte są styki NC-COM, w stanie wyzwolenia (przekaźnik załączony) zwarte są styki NO-COM. W przypadku braku zasilania wyjście REL1 pozostaje w stanie wyłączenia. Kontrolery posiadają także dwa wyjścia tranzystorowe (IO1, IO2). Linie te są liniami typu otwarty kolektor, które w stanie normalnym (wyłączenia) reprezentują stan wysokiej impedancji natomiast w stanie wyzwolenia (załączenia) podają minus zasilania. Linie wyjściowe mogą przełączać prąd o wartości do 1A przy napięciu do 15VDC. W przypadku przeciążenia prądowego linie ulegają automatycznie wyłączeniu, po czym kontroler restartuje się.

Powiadomienia...

Powiadamianie o aktualnym stanie systemu alarmowego realizowane jest przez system czytelnych diod LED, które na bieżąco sygnalizują poszczególne zdarzenia. Skuteczność tak prowadzonego systemu powiadamiania zapewniona jest dodatkowo poprzez sygnalizację akustyczną, której źródłem jest wewnętrzny głośnik kontrolera oraz możliwość równoczesnego komunikowania o stanach alarmowych również przez pozostałe czytniki z serii PRT podłączone do systemu.

Zastosowanie...

Wewnętrzny kontroler dostępu Roger PR602LCD-DT-I to nowoczesne, wydajne urządzenie, które zapewnia wygodę w codziennym użytkowaniu oraz bezpieczeństwo na najwyższym poziomie. Dwusystemowy czytnik o częstotliwościach działania 125kHz i 13,56MHz sprawił, że kontroler stał się uniwersalnym urządzeniem odczytu transponderów zbliżeniowych. Urządzenie obsługuje maksymalnie do 4 tys. użytkowników i posiada wewnętrzną pamięć dla 32 tys. zdarzeń. Dzięki swoim rozbudowanym funkcjom terminal doskonale sprawdza się przy rozliczaniu czasu pracy i pozwala na monitorowanie spóźnień czy wyjść służbowych pracowników. Możliwość zastosowania kontrolera w integracji z istniejącymi systemami alarmowymi, instalacjami telewizji dozorowej, czy mechanizmami rejestracji czasu pracy sprawia, że kontroler dostępu stanowić będzie niezawodny element każdego systemu kontroli i zabezpieczeń.
